布袋除塵器一個脈沖閥噴吹幾條布袋，根據一個脈沖閥能噴吹多大面積來計算，要怎么核算脈沖閥的噴吹面積呢 ？

咱們就應該記住下面的公式，這樣就能計算電磁脈沖閥的使用數量。 一寸的噴吹 10-12m2 ，一寸半噴吹 20-22m2， 兩寸噴吹 34-36m2 ，兩寸半噴吹 40-42m2， 三寸噴吹 42-45m2 。

咱們舉例來說：直徑130長度為2.5米的除塵布袋，一條布袋算下來是一平多，那么一寸的電磁脈沖閥就能夠噴吹10到12條這樣型號的除塵布袋。在我國國產閥一般1"直角閥，可噴8-10㎡，質量好最多可噴14㎡，閥耗氣量大，一般可噴10-12㎡.但主張一般不要超越16條袋為宜。統一種類型的袋式除塵器選用的電磁脈沖閥款式是不一樣的。例如低壓脈沖袋式除塵器選用淹沒式脈沖閥，但是依照不同型號的布袋除塵器過濾面積不一樣，所以挑選脈沖閥也有的差異，過濾面積大，挑選尺度大點的脈沖電磁閥，反之一樣。

電磁脈沖閥是脈沖袋式除塵器清灰噴吹系統的壓縮空氣開關，受脈沖噴吹控制儀的控制，對濾袋進行逐室逐排噴吹清灰，使除塵器的阻力保持在設定的范圍之內，以保證除塵器的處理能力和收塵效率良好。

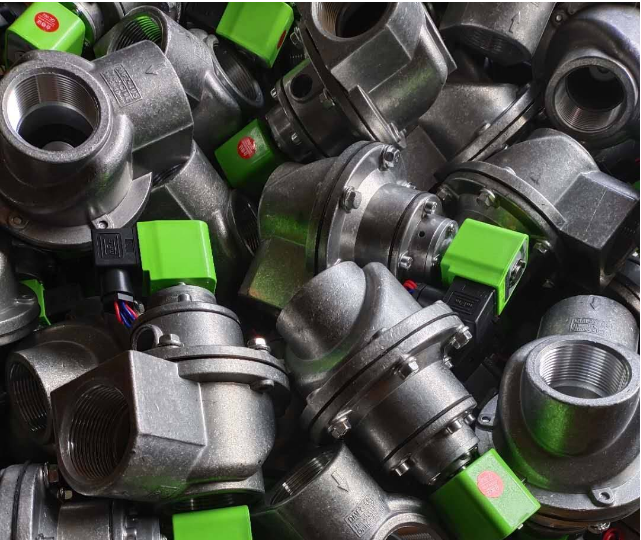

(1)電磁脈沖閥 電磁脈沖閥是脈沖噴吹清灰裝置的執行機構和關鍵部件，主要分直角式、淹沒式和直通式三類，每類有6個規格接口從20～76mm(0.75～3in)。每個閥一次噴吹耗氣量30～600m3/min(0.2～0.6MPa)。值得注意的是國產脈沖閥的工作壓力直角式閥和直通閥是0.4～0.6MPa，淹沒式閥是0.2～0.6MPa；進口產品不管哪一種閥，工作壓力范圍均是0.06～0.86MPa，兩類閥沒有承受壓力和應用壓力高低之區別。

①直角式電磁脈沖閥構造與工作原理

直角式電磁脈沖閥的特征是閥的空氣進出口管成90°直角。直角式脈沖閥的構造如圖所示。由圖可知，閥內的膜片把脈沖閥分成前、后兩個氣室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊 貼閥的輸出口，脈沖閥處于“關閉”狀態。

脈沖噴吹控制儀的電信號使電磁脈沖閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失壓，膜片后移，壓縮空氣能過閥輸出口噴吹，脈沖閥處于“開啟”狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。

當脈沖控制儀電信號消失，脈沖閥銜鐵復位，后氣室放氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，脈沖閥又處于“關閉”狀態。

②淹沒式電磁脈沖閥構造的工作原理

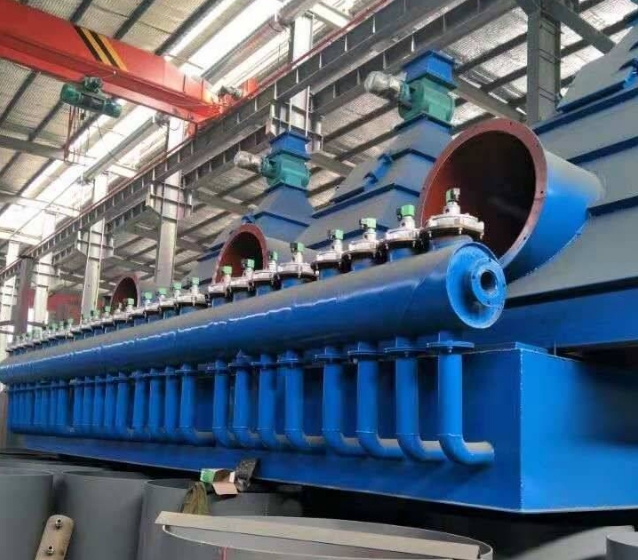

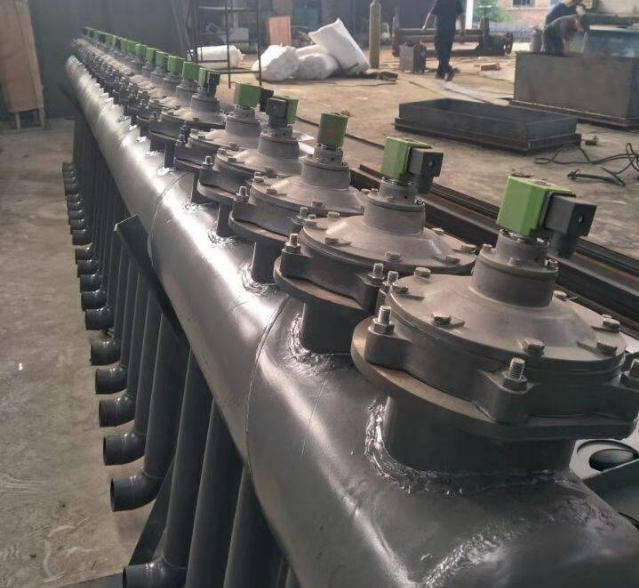

淹沒式電磁脈沖閥采用淹沒于氣包中的安裝方法，故稱淹沒式。淹沒式脈沖閥構造如圖所示，它與其他結構形式比較，減少了流道阻力，降低了噴吹氣源壓力，因而能適用于壓力低的場合，且可降低能源消耗和延長膜片壽命。

淹沒式電磁脈沖閥工作原理是膜片把脈沖閥成前、后兩個室，當接通壓縮空氣時，壓縮空氣通過節流孔進入后氣室，此時后氣室壓力將膜片緊貼閥的輸出口，脈沖閥處于“關閉”狀態。

當脈沖控制儀的電信號使脈沖閥銜鐵移動，閥后氣室放氣孔打開，后氣室迅速失壓，膜片移動，壓縮空氣通過閥輸出口噴吹，脈沖閥處于“開啟”狀態。此時瞬間噴出壓縮空氣氣流。

脈沖控制儀電信號消失，脈沖閥銜鐵復位，后氣室故氣孔關閉，后氣室壓力升高使膜片緊貼閥出口，脈沖閥又處于“關閉”狀態。

③ 直通式電磁脈沖閥

直通式電磁脈沖閥的構造特點是空氣進出口中心線在一條直線上，故稱直通閥，其構造如圖所示。脈沖閥膜片把脈沖閥分為前、后兩個氣室，接通壓縮空氣時脈沖閥處于關閉狀態，開啟動作原理與直角閥相同，只是氣流噴射時的流動方向如圖所示。直通式脈沖閥的優點是安裝方便，常用于氣箱脈沖除塵器；缺點是氣流經過閥體阻力較大。
