管道標識設置，太實用了

返回列表 來源： 瀏覽： 1822 發布日期：2022-04-01
一、管道標識的作用

1、美化管路、靚麗視覺?
2、簡單易懂，避免誤操作
3、提高工作效率
4、降低安全事故的發生率
5、利用應急處置，節省應急響應時間
二、管道標識的要素

1、識別色


2、介質名稱

例如：氨氣（NH?）、硫酸（H?SO?）等

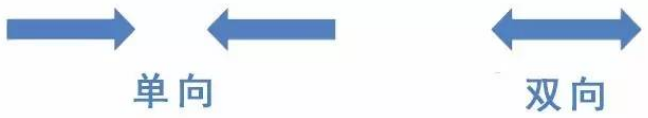

3、流向


特別的還需注明壓力、溫度、流速、目的地以及用途等，如消防管道需注明消防專用等。

三、管道標識的標準

1、國際通用（美國）：ANSIAB1-2007管道標識標準。
2、國內標準：GB7231-2003 ?<<工業管道的基本識別色、識別符號和安全標識>>。
3、行業標準：DLT 5072-2007<<火力發電廠保溫油漆設置規程>>。
4、中石化、中石油企業管路色環標注標準。

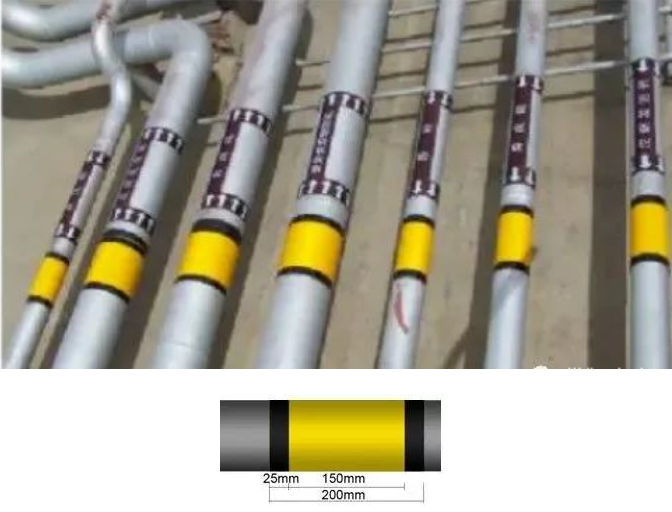

四、危險標識（強制性）


范圍：介質屬于GB13690所列危險化學品，其管道應設置危險標識。

方法：在管道上應涂150mm寬黃色，在黃色兩側各涂25mm寬黑色色環或色帶。
五、消防標識（強制性）

工業生產中設置的消防專用管道應遵守“消防安全標志GB13495”的規定，并在管道上標識“消防專用”識別符號。

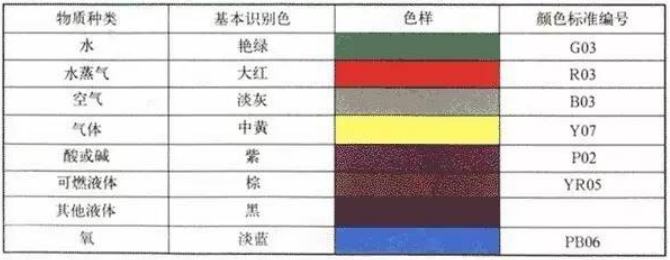

六、管道標識識別色

圖片來源GB7231-2003 ?《工業管道的基本識別色、識別符號和安全標識》。

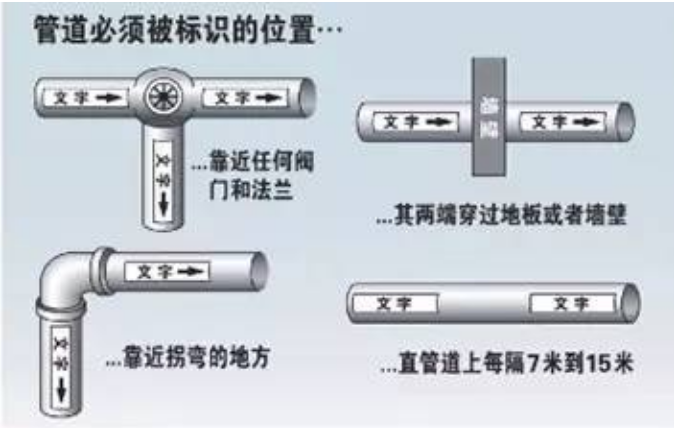

七、管道必須標識的位置

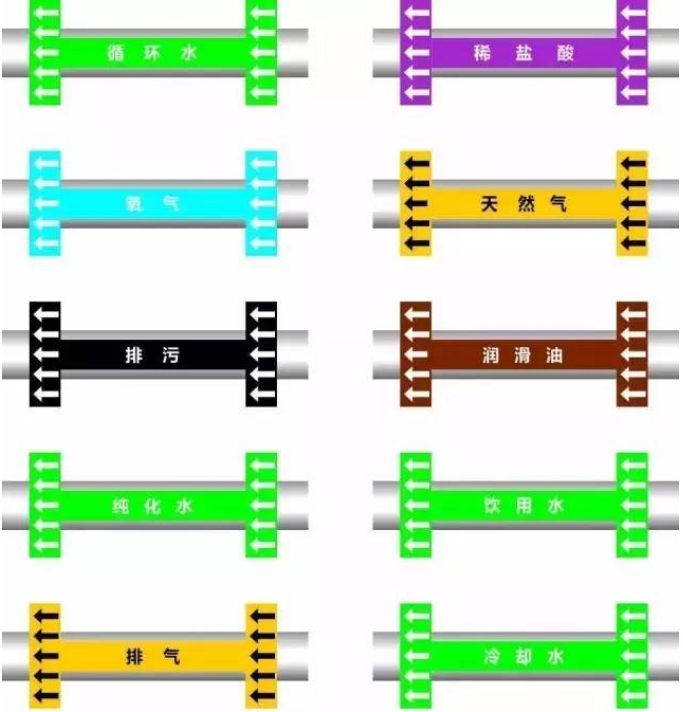

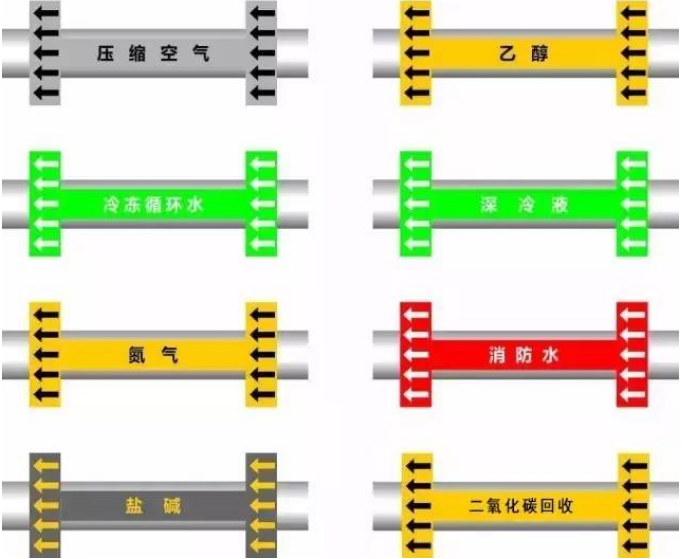

image.png八、管道不同介質標識的樣式




由于各行業標準不同，以上只列出國標主要樣式。

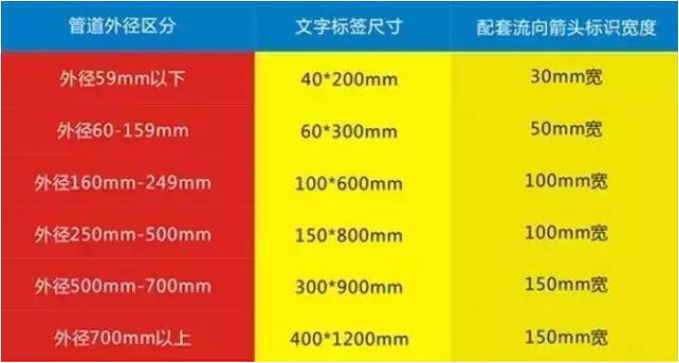

九、管道標識主要設置規格


十、管道識別色標識方法

a、在管道上全部上色加上標識

管道標識主要用于美化管線、靚麗視覺，是企業目視化管理的一大亮點。同時，管道標識簡單易懂，可以避免誤操作，提高工作效率，也會大大降低安全事故的發生。

隨著國內工業經濟的迅速發展，環保意識的增強，在新建或改造工業廠房的過中，經常會發生由于管理系統缺失，工作人員安全意識薄弱而引發的事故，國家針對工業管道安全制定了《GB 7231-2003》、《GB 2893-2001》、《GB 13690-1992》，強制企業執行。但是，隨著外資企業的涌入，國際上通用的《ANSI AB1-2007》標準也越來越多的在中國的企業中運用。
工業管道目視化管理需要以下幾個要求：綠色環保、牢固強、耐腐蝕、耐高低溫、耐濕度、耐油污、使用壽命長等特點。
管道標識產品能夠有效地標注各種管道用途及介質名稱、流向，對于有效的管道設施識別，提高安全性能起到至關重要的作用，恰當的管道標識 不僅能夠節省對緊急情況的響應時間，更能使您的保養工作提高效率及節省時間，成本。
