接觸器是用來接通或切斷電動機或其他負載主電路的一種控制電器，在電力拖動自動控制線路中被廣泛應用。具有動作迅速，控制容量大，使用安全方便，能頻繁操作和遠距離操作等優點。

主要用作電動機的主控開關、小型發電機、電熱設備、電焊機和電容器組等各種設備的主控開關。能接通和斷開負載電流，但不能切斷短路電流，因此常與熔斷器和熱繼電器等配合使用。

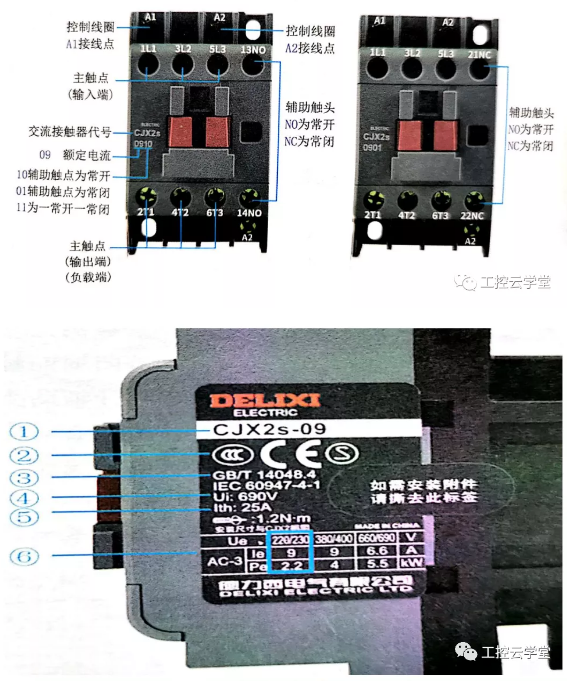

2. 接線方式：

根據上面的圖片，我們很容易了解接觸器的接線方式，主觸點的輸入端就進線，主觸點的輸出端接出現（負載），而接觸器的線圈T1和T2選用哪一端作為進線都可以，也就是說可可以選擇T1作為進行T2作為出線，也可以選擇T2作為進線T1作為出線，對接入線路的線圈來說均不受影響。另外一個輔助觸頭，原則上采用上進下出或者下進上出都不受影響，但是為了電路方便檢修，我們均采用上進下出原則進行接線，要注意的是N0為常開，NC為常閉，選用輔助觸點的時候需要看清處是N0還是NC，如果在觸點上面沒有標注NO還是NC的，或者標注的NO和NC掉落的，可采用萬用表的蜂鳴器進行判定，常閉N0在接觸器線圈沒有通電之前，用萬用表檢測會發聲，常開則不發聲。如果輔助觸點不夠的，需要采用輔助觸頭的，接線方式一樣，采用上進下出。?

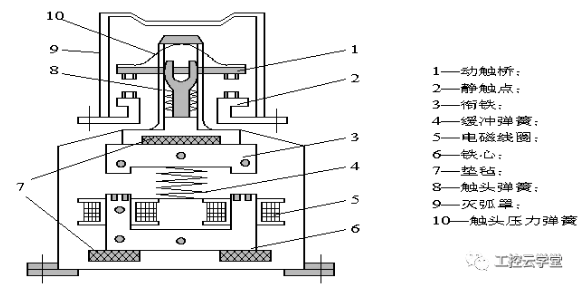

結構組成及原理：

1.?結構

接觸器主要由驅動系統、觸點系統、滅弧系統及其它部分組成。

①驅動系統：驅動系統包括電子模塊、軟鐵、永磁體，是永磁式接觸器的重要組成部分，依靠它帶動觸點的閉合與斷開。

②觸點系統：觸點是接觸器的執行部分，包括主觸點和輔助觸點。主觸點的作用是接通和分斷主回路，控制較大的電流，而輔助觸點是在控制回路中，以滿足各種控制方式的要求。

③滅弧系統：滅弧裝置用來保證觸點斷開電路時，產生的電弧可靠的熄滅，減少電弧對觸點的損傷。為了迅速熄滅斷開時的電弧，通常接觸器都裝有滅弧裝置，一般采用半封式縱縫陶土滅弧罩，并配有強磁吹弧回路。

④其它部分：有絕緣外殼、彈簧、傳動機構等。

2.?工作原理

當接觸器電磁線圈不通電時，鐵心被磁化為電磁鐵，產生電磁吸力，當克服彈簧的反彈力時使銜鐵與鐵心吸合，帶動觸頭動作(觸頭系統是和銜鐵聯動的)，此時輔助觸電常開閉合，常閉斷開。當線圈失電后，鐵心失磁，電磁吸力消失，在覃彈簧的作用下觸頭復位，此時常開斷開，常閉閉合。

型號劃分：

在電工學上。接觸器是一種用來接通或斷開帶負載的交直流主電路或大容量控制電路的自動化切換器，主要控制對象是電動機，此外也用于其他電力負載，如電熱器，電焊機，照明設備，接觸器不僅能接通和切斷電路，而且還具有低電壓釋放保護作用/。接觸器控制容量大。適用于頻繁操作和遠距離控制。是自動控制系統中的重要元件之一。通用接觸器可大致分以下兩類。

1. 交流接觸器。主要由電磁機構、觸頭系統、滅弧裝置等組成。常用的是CJ10、CJ12、CJ12B等系列。

2. 直流接觸器，一般用于控制直流電器設備，線圈中通以直流電，直流接觸器的動作原理和結構基本上與交流接觸器是相同的。

但現在接觸器的 型號都重新劃分了。都是AC系列的了。。。

1;AC-1類接觸器是用來控制無感或微感電路的.

2;AC--2類接觸器是用來控制繞線式異步電動機的啟動和分斷的.

3;AC-3和AC--4接觸器可用于頻繁控制異步電動機的啟動和分斷

?

接觸器的選型原則：

1.?交流接觸器的電壓等級要和負載相同，選用的接觸器類型要和負載相適應

2.?負載的計算電流要符合接觸器的容量等級，即計算電流小于等于接觸器的額定工作電流。

3.?線路的三相短路電流不應超過接觸器允許的動、熱穩定電流，當使用接觸器斷開短路電流時，還應校驗接觸器的分斷能力。

4.?接觸器吸引線圈的額定電壓、電流及輔助觸頭的數量、電流容量應滿足控制回路接線要求。

5.?根據操作次數校驗接觸器所允許的操作頻率。如果操作頻率超過規定值，額定電流應該加大一倍。

6.?短路保護元件參數應該和接觸器參數配合選用。選用時可參見樣本手冊，樣本手冊般給出的是接觸器和熔斷器的配合表。

7.?接觸器和其它元器件的安裝距離要符合相關國標、規范，要考慮維修和走線距離。
